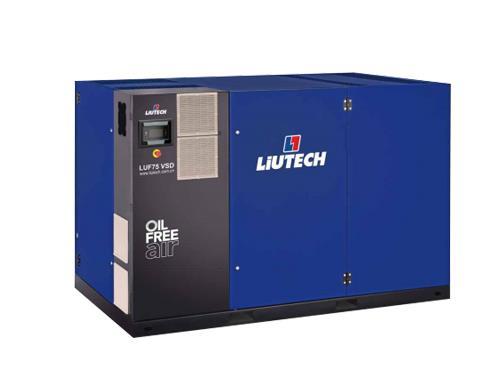

变频空压机依靠PID（比例-积分-微分）调节器实时调整电机转速，以维持管网压力在设定值附近。然而，绝大多数用户直接沿用出厂默认的PID参数，并未针对实际管网容积、用气波动频率和储气罐大小进行重新整定。其结果要么是压力振荡频繁，导致末端设备工作异常；要么是响应迟钝，用气骤增时压力下跌过多，迫使变频器长时间超频运转，反而抵消了节能效果。本文从经典控制理论出发，深入解析变频空压机PID三参数（比例增益、积分时间、微分时间）对压力动态响应和输入功率的影响机理，并提供一套现场整定的实操流程，帮助用户实现“压力脉动＜±0.05bar、平均转速最低”的双重优化目标。
控制矛盾：快速响应与节能稳定的天然冲突。 比例增益（P）决定调节力度，P越大，变频器对压力偏差反应越剧烈，转速调整越快，但过大的P会使系统产生等幅振荡——压力来回穿越设定值，变频器频繁加减速，不仅增加电机和变频器的热损耗，还加剧管路的交变应力。积分时间（I）用于消除稳态偏差，I越小积分作用越强，但过小的I会导致超调过大，使压力在负荷突变后先冲高再回落，期间空压机排出多余的气量，造成浪费。微分时间（D）具有超前调节作用，能预见偏差变化趋势，但D过大则放大噪声信号，使变频器输出频率不断抖动，产生“喘息”效应。出厂默认参数通常偏向保守稳定性，但牺牲了响应速度，对于储气罐容积较小或用气波动剧烈的场合，默认参数往往会导致加载瞬间压力陡降超过0.5bar，迫使变频器急速升频至满转速，此时的瞬态功耗甚至高于工频机。
现场整定三步法：从开环阶跃到闭环微调。 第一步，进行开环阶跃测试：将变频器切换至手动频率模式，给定一个固定转速（如额定频率的80%），然后突然将转速提升至100%，记录排气压力从初始值升至稳定值的过程曲线。该曲线的滞后时间和上升斜率可帮助估算管网的时间常数T和增益K，为PID参数提供基准。第二步，采用齐格勒-尼科尔斯临界比例度法：将积分时间调至最大、微分时间调至零，仅使用比例作用，逐步增大比例增益直至压力出现持续等幅振荡，记录此时的临界增益Kc和振荡周期Tc。然后按经验公式计算初始PID值：P=0.6Kc，I=0.5Tc，D=0.125Tc。第三步，投入闭环运行并施加小幅负荷扰动（例如突然开关一个用气阀门），观察压力响应曲线：若超调量超过设定值的15%，则适当减小比例增益或增大积分时间；若稳定时间超过10秒，则减小积分时间或增大微分作用。重复调整直至压力在5～8秒内进入±0.05bar的稳态带，且转速无高频抖动。
能耗视角下的最优参数权衡。 过强的比例和微分作用会使变频器输出频率频繁变动，而变频电机在非稳态工况下的效率比稳态低2%～3%，同时频繁的转速变化会增加轴承和齿轮的疲劳损伤。相反，过于迟缓的调节虽然转速波动小，但在负荷上升时压力会长时间偏低，相当于供气能力不足，可能迫使并联的工频机提前加载，从而增加整体能耗。最优策略是允许压力在设定值上下±0.1bar范围内自由浮动，不追求绝对恒定，以此换取转速变化的平缓性。具体操作中，可将积分时间设定为比临界值稍大（约0.8Tc），减弱积分作用的累积效应，并将微分时间设定为临界值的0.5倍左右，以避免噪声放大。实践数据显示，经过精细整定后的变频空压机，相比使用默认参数时，在相同用气曲线下平均转速可降低3%～5%，年节电率额外提升约2～4个百分点，且加载阀和泄放阀的动作次数减少60%以上。
长期维护中的参数自适应。 随着管路老化、过滤器堵塞或新增用气点，管网的时间常数会发生变化，因此PID参数并非“一劳永逸”。建议每半年或每次更换空气滤芯、油分芯后，重新做一次小扰动测试，检验压力响应是否仍满足要求。若发现压力恢复时间比之前延长超过20%，说明系统惯性增大，应适当减小积分时间以提高响应速度。此外，部分高端变频器提供“自整定”功能，通过内置算法自动辨识系统模型并推荐参数，但该功能通常基于线性化模型，对于存在较大摩擦或泄漏的非线性管网效果有限，仍需人工微调。最好将三组常用参数（高响应模式、节能模式、平稳模式）保存在变频器中，根据当天生产负荷特性快速切换，实现“不同工况、不同整定”的动态优化。
总而言之，变频空压机的PID参数绝非车间角落里无人问津的“出厂数字”，而是连接压力品质与能源效率的核心纽带。通过系统的现场整定和定期复查，不仅能显著改善末端用气体验，还能榨取出那些被默认参数埋没的节能潜力，真正让变频调速优势落地为可见的电费节省。
